TP347H管屏焊接上的應用

1Cr19Ni11Nb(TP347H)屬于高碳含鈮Cr -Ni 奧氏體不銹鋼, 由于含穩定化元素Nb , 其耐晶間腐蝕和耐多硫酸晶間應力腐蝕性能良好, 在酸、堿、鹽等腐蝕.介質中其耐蝕性與含Ti 的18 -8 奧氏體不銹鋼相近, 因此廣泛用于鍋爐、發電、石油、化工、合成纖維、食品、造紙等工業。由于Nb 較Ti 不易燒損, 此鋼種又可用作焊接鉻鎳奧氏體不銹鋼的焊芯。該鋼種比316 系具有更高的高溫強度和更好抗高溫氧化性能,所以又常作為熱強鋼使用。TP347H 主要應用在高壓鍋爐管和火電用管,使用溫度在625～649℃之間,30MPa的壓力下使用,要求鋼種在使用105H后不會失效(由具體使用溫度和時間決定)。

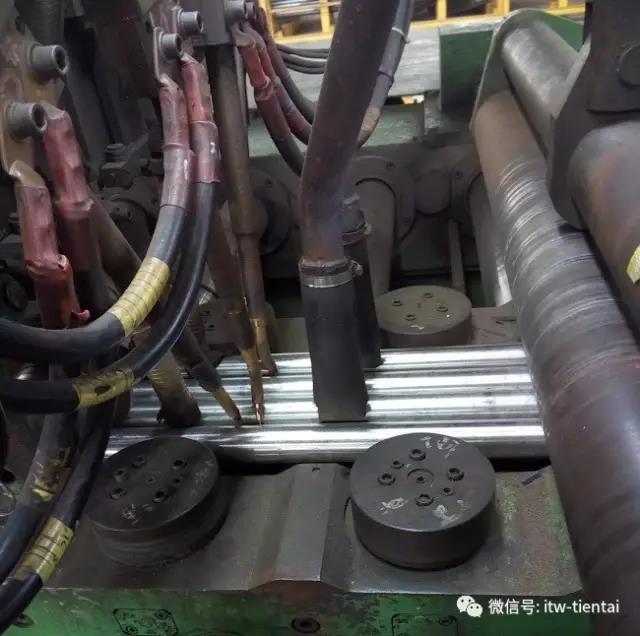

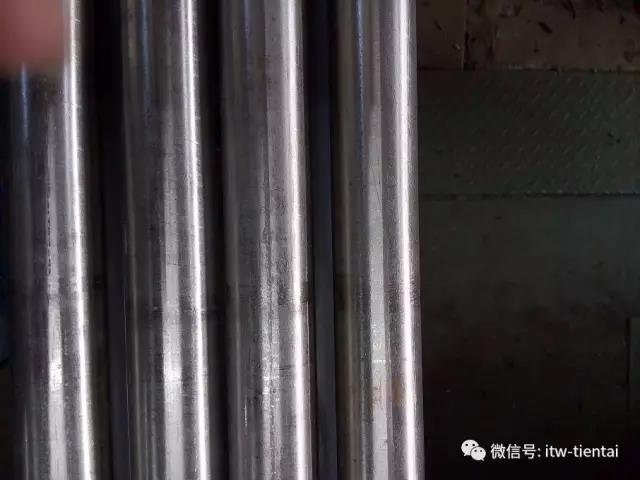

TP347H不銹鋼管道采用固溶加穩定化熱處理狀態交貨,具有良好的焊接性。國內知名鍋爐廠TP347H管屏結構，管屏尺寸Φ180mm*8mm+6mm*12mm。為提高生產效率，選用埋弧焊接方法，選用天泰埋弧焊材TFS-330+TW-347進行焊接，適用于高效自動化（焊接速度達到850mm/min）生產車間。管屏焊接組裝如下圖：
